Hydraulische Universalprüfmaschinen

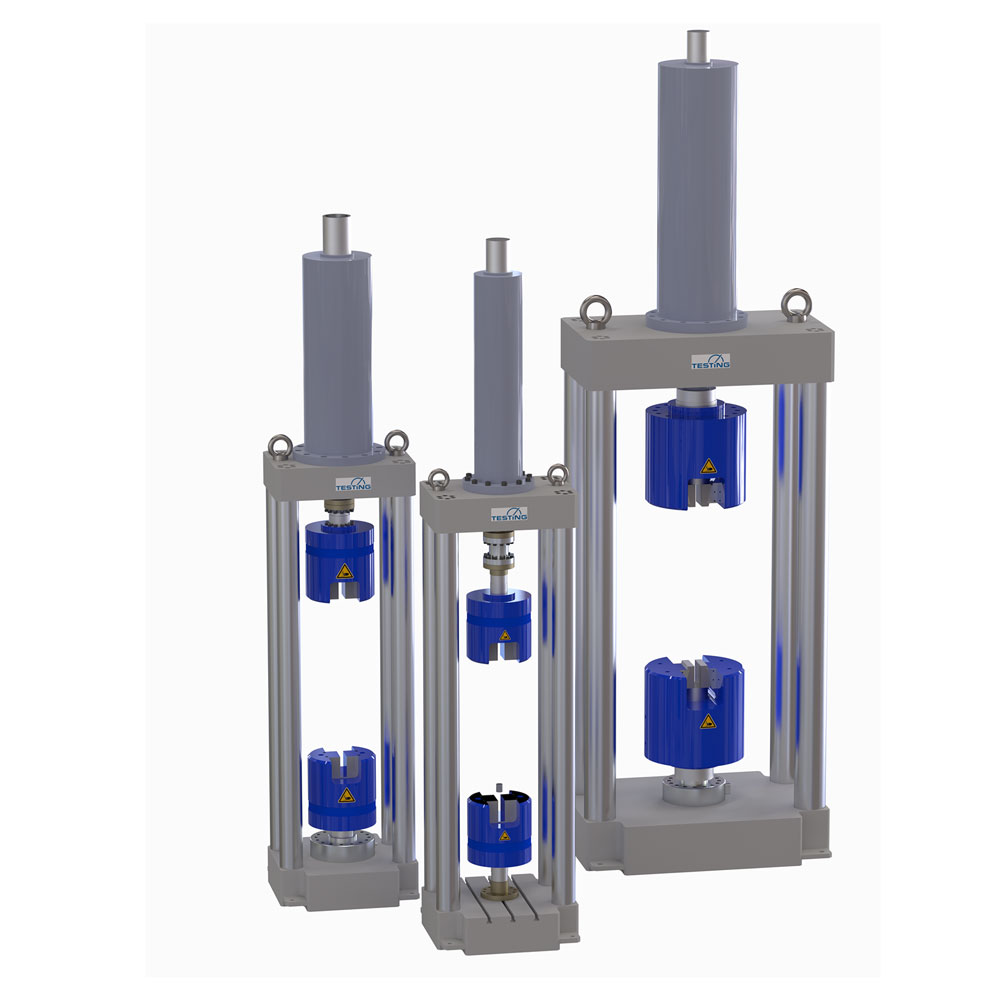

Universal Druck-/ Biegezug- und Zugprüfmaschine
Servohydraulisch für kraft-/ weg-/ verformungsgeregelte Prüfungen

Bestell-Nr. / Order-no.:
300 kN Universalprüfmaschine – 13.1501.01
600 kN Universalprüfmaschine – 13.1502.01
1200 kN Universalprüfmaschine – 13.1503.01
2000 kN Universalprüfmaschine – 13.1504.01

Vielzahl von statische und quasistatische
Druck-, Zug-, und Biegezugversuche an
Mörtel, Stahlfaserbeton, Stahlbeton, Stahl,
Polymere uvw.
Universeller Einsatzbereich in Material- und
Bauteilprüfung, in Forschung- und Ent-
wicklung, sowie für die Qualitätskontrolle

Genauigkeit und Anforderungen nach
EN ISO 7500-1, ASTM E4, BS1610
Genauigkeit der Dehnungsmessung nach
DIN EN ISO 9513, ASTM E83

Maschinenrahmen
verwindungssteifer, viersäuliger Aufbau mit
spielfrei verspannten Säulen.
Doppeltwirkender Zylinder in Servoqualität
(reibungsarmes Dichtungssystem am oberen
Querhaupt montiert inkl. Verdrehsicherung
am oberen Spannkopf.

Techniche Daten

Art.Nr. Item No.	Kraftmessbereich capacity range class 1	Prüfraumhöhe test chamber hight	Gewicht in kg Weight in kg	Abmessungen (BxTxH) Dimensions (WxDxH)
13.1501.01	3-300	650	1800	700 x 750 x 3100
13.1502.01	6-600	750	3600	800 x 950 x 3400
13.1503.01	12-1200	800	5200	900 x 1100 x 4200
13.1504.01	20-2000	1100	8000	1200 x 15400 x 5500
Testgeschwindigkeit jeweils bei 250 mm/m

Body-Over-Wedge Spannköpfe (Side-Load)

Vorteil von Body-Over-Wedge Spannköpfen ist,
dass beim Spannen nur minimale Vorkräfte auf die
Proben ausgeübt wird.

Klemmbackeneinsätze für nachstehende Proben-
abmessungen sind im Lieferumfang enthalten
Flachproben:
0-10 mm, 9-18 mm, 17-26mm, 25-36 mm
Rundproben:
Ø6-15 mm, 15-24 mm, 24-32 mm, 32-40 mm

Sicherheit

Der Prüfrahmen mit Steuerschrank erfüllt alle sicherheitstechnischen Festlegungen gemäß
DIN 51233 und alle Anforderungen gemäß DIN EN ISO 7500-1.
Die vollständige Maschine wird mit einer EU-Konformitätserklärung und einer Betriebs-
anleitung gemäß Maschinenrichtlinie 2006/42/EG ausgeliefert.
Die Prüfmaschine kann optional großflächig mit einem schlagfesten, transparenten Prüfraumschutz
aus Polycarbonat ausgestattet werden.
(Wir empfehlen einen Prüfraumschutz bei sprödartigen plötzlichen Bruchversagen oder Splitterbrüche)

Steuerelektronik

Als universelle digitale Mess- und Regelelektronik
für Prüfmaschinen kommt ein Doli EDCi20 Regler
zum Einsatz. Dieser ist im Steuerschrank montiert
und kann optional mit einer Fernbedienung bedient
werden. Die Steuerelektronik ermöglicht eine
vollautomatische Versuchsdurchführung mit vor-
gegebenen Belastungsgeschwindigkeiten für
kraft-, weg und dehnungsgeregelte Prüfungen.
Durch eine sensible und justierbare Brucherkennung
wird das Versagen der Probe frühzeitig detektiert
Kommunikation zum PC: Ethernet Buchse / USB 2.0
Konfiguration
Fernwartung über TeamViewer Funktion (PC erf.)

Erweiterungsoption: 3 iSI Module (2 Onboard)
Systemtakt: max. 2,5 kHz
Versorgungsspannung + 24 VDC, 1,5 A
Regelausgang ±10V
A/B Impulsfolge zur Ansteuerung der Folgeelektronik
Automatische Sensorerkennung durch
intelligenten Sensorstecker SGS
Kalibrierdaten sind In den Sensorsteckern
gespeichert.


Optionen

•    Hydraulische oder mechanische Querhauptverstellung zur Anpassung der Prüfraumhöhen
•    Prüfraumschutz aus schlagfesten, transparenten Polycarbonat mit Sicherheitsschalter
•    Axial-Extensometer, Messtaster und sonstige Sensorik für jegliche Anwendungen
•    Video-Extensometer, Rissweiten-Aufnehmer, Langwegaufnehmer
•    Separate Kraftaufnehmer für kleine Kraftmessbereiche
•    Biege- und Druckvorrichtung, Scherrvorrichtung
