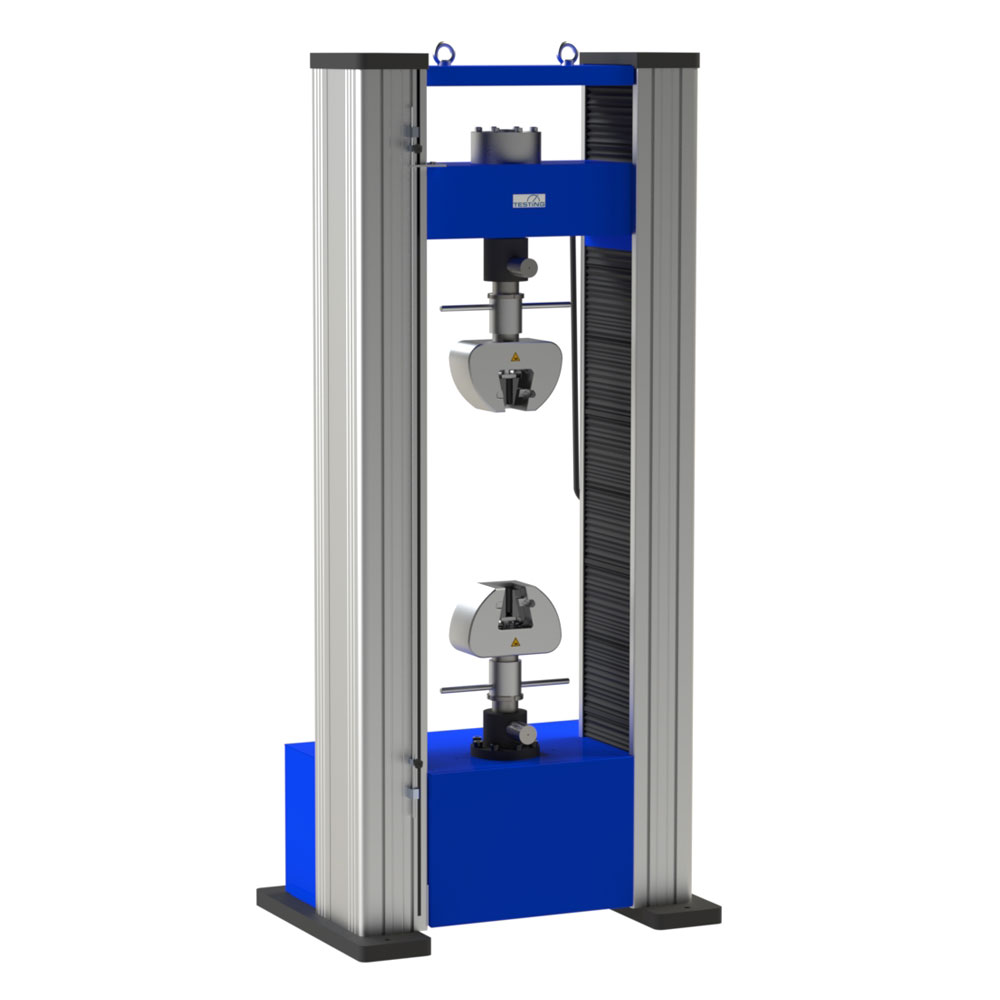

TESTING Universal Druck-/ Biegezug- und Zugprüfmaschine
Elektromechanische Spindelmaschine für kraft-/ weg-/ verformungsgeregelte Prüfungen
Bestell-Nr. / Order-no.:
10 kN – 16.1502.01
25 kN – 16.1503.01
50 kN – 16.1504.01
100 kN – 16.1505.01
200 kN – 16.1506.01
250 kN – 16.1507.01
300 kN – 16.1508.01
500 kN – 16.1509.01
600 kN – 16.1510.01
Vielzahl von statische und quasistatische Druck-, Zug-, und Biegezugversuche an Mörtel, Stahlfaserbeton, Stahlbeton, Stahl,
Polymere uvw.
Universeller Einsatzbereich in Material- und Bauteilprüfung, in Forschung- und Entwicklung, sowie für die Qualitätskontrolle
Genauigkeit und Anforderungen nach EN ISO 7500-1, ASTM E4, BS1610
Genauigkeit der Dehnungsmessung nach DIN EN ISO 9513, ASTM E83
verwindungssteifer 4-Säulen Prüfrahmen inkl. manueller Keilzugspannzeuge
- Technische Daten
Die Spezifikationen entnehmen Sie bitte aus dieser Übersicht!
- Sicherheit
Der Prüfrahmen mit Steuerschrank erfüllt alle Sicherheitstechnischen Festlegungen gemäß
DIN 51233 und alle Anforderungen gemäß DIN EN ISO 7500-1.
Die vollständige Maschine wird mit einer EU-Konformitätserklärung und einer Betriebs-
anleitung gemäß Maschinenrichtlinie 2006/42/EG ausgeliefert.
Die Prüfmaschine kann optional großflächig mit einem schlagfesten, transparenten Prüfraumschutz
aus Polycarbonat ausgestattet werden.
(Wir empfehlen einen Prüfraumschutz bei sprödartigen plötzlichen Bruchversagen oder Splitterbrüche)
- Steuerelektronik
Als universelle digitale Mess- und Regelelektronik für Prüfmaschinen kommt ein Doli EDCi20 Regler
zum Einsatz. Dieser ist im Steuerschrank montiert und kann optional mit einer Fernbedienung bedient
werden. Die Steuerelektronik ermöglicht eine vollautomatische Versuchsdurchführung mit vor-
gegebenen Belastungsgeschwindigkeiten für kraft-, weg und dehnungsgeregelte Prüfungen.
Durch eine sensible und justierbare Brucherkennung wird das Versagen der Probe frühzeitig detektiert
Kommunikation zum PC: Ethernet Buchse / USB 2.0
Konfiguration: Fernwartung über TeamViewer Funktion (PC erf.)Erweiterungsoption: 3 iSI Module (2 Onboard)
Systemtakt: max. 2,5 kHz
Versorgungsspannung + 24 VDC, 1,5 A
Regelausgang ±10V
A/B Impulsfolge zur Ansteuerung der Folgeelektronik
Automatische Sensorerkennung durch
intelligenten Sensorstecker SGS
Kalibrierdaten sind In den Sensorsteckern
gespeichert.
- Zubehör
Auf Anfrage:
• Hydraulische oder mechanische Querhauptverstellung zur Anpassung der Prüfraumhöhen
• Prüfraumschutz aus schlagfesten, transparenten Polycarbonat mit Sicherheitsschalter
• Axial-Extensometer, Messtaster und sonstige Sensorik für jegliche Anwendungen
• Video-Extensometer, Rissweiten-Aufnehmer, Langwegaufnehmer
• Separate Kraftaufnehmer für kleine Kraftmessbereiche
• Biege- und Druckvorrichtung, Scherrvorrichtung
