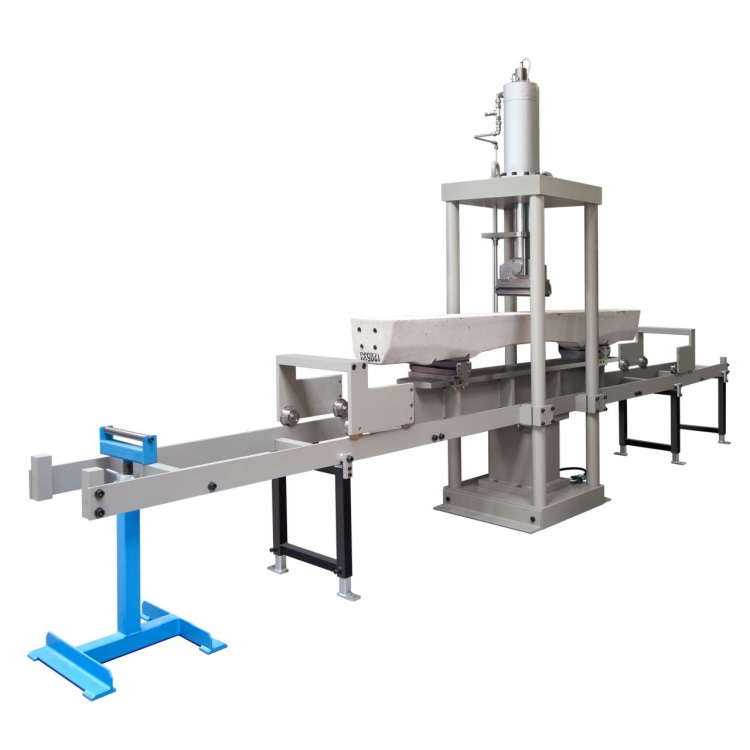

Genauigkeit Klasse 1 nach DIN EN ISO 7500-1. Für statische Prüfungen von Bahnschwellen aus Beton
- Prüfrahmen
- Verwindungssteifer 4-säuliger Pressenrahmen mit spielfrei verspannten Säulen
Fmax: 600 kN
Kraftmessbereich: 0 - 600 kN
Klasse 1 Messbereich: 12 kN - 600 kN
Andere Abstufung der Klasse 1 Messbereiche möglich
Gemäß nach BS EN 13230-2 Klasse 1 nach DIN EN 7500-1
Abstand zwischen den Säulen: Vorne 520 mm; Seite 520 mm
Kolbenhub: 300 mm
Prüfraumhöhe: 385 mm
Induktiver Kolbenwegaufnehmer: 300 mm
Eine Verdrehsicherung verhindert ein Verdrehen der Kolbenstange mit dem oberen Biegebalken und dem Präzisionskraftaufnehmer
Messlänge: 0,1 mm im Zylinder installiert
Absolutdruckaufnehmer: Typ HBM, P8AP, 500 bar
Genauigkeit: 0,3%
Biegetraver für Schwellen: Länge 2000 mm, Breite 240 mm
3 Gelenkstützen gemäß EN 13230-2 - Rollenbahn
- Länge: ca. 6 m
Elastische Unterlagen
Neigungsplatten einstellbar gemäß Standard
Für den Transport von Schwellen in den Prüfrahmen gemäß EN 13230-2
Zwei Transportwagen mit Gummiplatten als Schutz
Verstellbarer Rollenbock zur Schwellenkopfprüfung - Hydraulik
- Hochdruckradialkolbenpumpe für die Prüfung
Niederdruckpumpe zum schnellen Anfahren an die Probe
Differenzialzylinder in servoslide Qualität (besonders reibungsarm)
Montiert auf der oberen Traverse, um ein schnelles und hochgenaues Verfahren während der Prüfung zu gewährleisten
Anschluss des 600 kN Rahmen an die Steuereinheit
Inklusive hydraulischer Steuerventile - Abmessungen
- (B x T x H) ca.: 1200 x 850 x 2045 mm
Gewicht inkl. Rollenbahn & Unterbau: ca. 2500 kg
3 x 230 V / 400 V / 50 / 60Hz
