Druckprüfmaschine 3000 kN

Artikelnummer: 22.1101.01-SV-i20

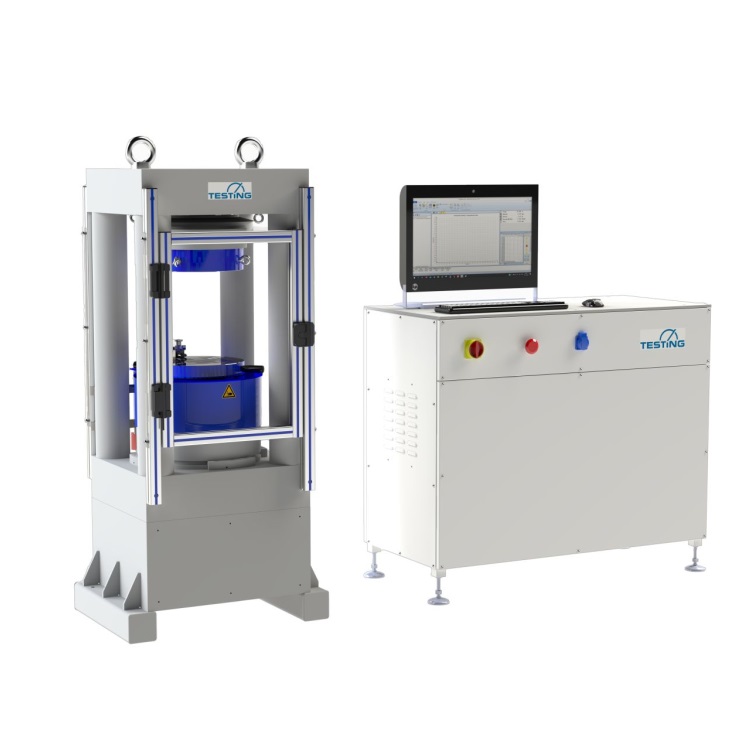

Prüfrahmen mit Hydraulikzylinder zur Druckfestigkeitsprüfung in Dehnzylinderausführung eignet sich für Druckfestigkeitsprüfungen von Leicht-, Normal und Schwerbeton. Genauigkeit Klasse 1 nach DIN EN ISO 7500-1, servogeregelt. Zweiteilig: ein Prüfrahmen und ein separates Steuerpult.

Normen: DIN EN 12390-3, 12504-1, 12390-6, 12390-13, 1338, 206, ASTM C39, C140, C1314, E4, AASHTO T22









Technische Daten
Kraftanzeigebereich: 0 - 3000 kN
Kraftmessbereich: 60 - 3000 kN, Klasse 1
Hub: 100 mm
Prüfraumhöhe: 315 mm
Säulenabstand: Front 340 mm; Seite 270 mm
Druckplatten: Ø315 mm gemäß DIN EN 12390-4
Optional rechteckige Druckplattenvarianten
Steuerelektronik
Doli EDC ermöglicht vollautomatische Versuchsdurchführungen mit vorgegebenen Belastungsgeschwindigkeiten, kraftgeregelte Prüfung (weg- und dehnungsgeregelte Prüfungen optional erhältlich), Auslesen der Messdaten, Automatische Brucherkennung.
Sicherheit
Die Prüfmaschine ist großflächig mit einem schlagfesten, transparenten Prüfraumschutz aus Polycarbonat ausgestattet.
Abmessungen
Prüfrahmen: (B x T x H) = 750 x 660 x 1580 mm
Gewicht: ca. 1650 kg
Steuerschrank: (B x T x H) = 1200 x 570 x 1040 mm
Gewicht: ca. 350 kg
3 ~ 400 V / 50 Hz - 1,5 kW
