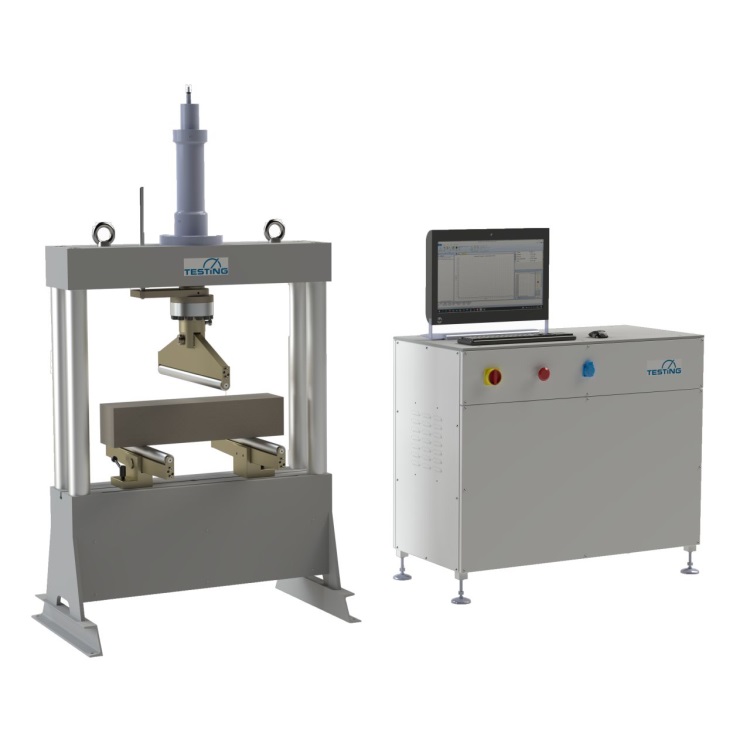

Biegeprüfmaschine 150 kN für Festbeton, Betonbalken, Platten und Bordsteine

Artikelnummer: 22.1402.01-SV-i20

Die Prüfmaschine ist für Biegeversuche konzipiert. Die Biegeprüfmaschine eignet sich für Biegezugfestigkeitsprüfungen von verschiedensten Betonproben, wie Betonbalken, Bordsteine, Betonplatten, Ziegel usw. Genauigkeit Klasse 1 nach DIN EN 7500-1 in einem sehr breiten Messbereich.

Normen: DIN EN 12390-5, 1339, 1340, ASTM C78, C293, C469, C496, C1019, C109/C109M

Weitere Lastbereiche:
22.1401.01-SV-i20: 100 kN
22.1403.01-SV-i20: 200 kN
22.1404.01-SV-i20: 300 kN





Technische Daten
Rahmentyp: 4-Säulen
Kraftanzeigebereich: 0 - 150 kN
Kraftmessbereich: 1,5 - 150 kN, Klasse 1 (individueller Messbereich Klasse 1 optional möglich)
Hub: 220 mm
Abstand zwischen den Säulen: Vorn 900 mm / Seitlich 80 mm
Biegerollenlänge: 620 mm
Biegerollendurchmesser: Ø40 mm (optional andere Durchmesser und Längen)
Biegerollenabstand unten: 80 - 840 mm
Sicherheit
Die Prüfmaschine ist mit einem schlagfesten, transparenten Prüfraumschutz aus Polycarbonat ausgestattet.
Steuerelektronik
Doli EDC ermöglicht vollautomatische Versuchsdurchführungen mit vorgegebenen Belastungsgeschwindigkeiten. Kraftgeregelte Prüfung (weg- und dehnungsgeregelte Prüfungen optional erhältlich), Auslesen der Messdaten, Automatische Brucherkennung.
Abmessungen
(B x T x H) = 1200 x 570 x 1050 mm
Gewicht: ca. 280 kg
3 ~ 400 V / 50 Hz / 1,1 kW
