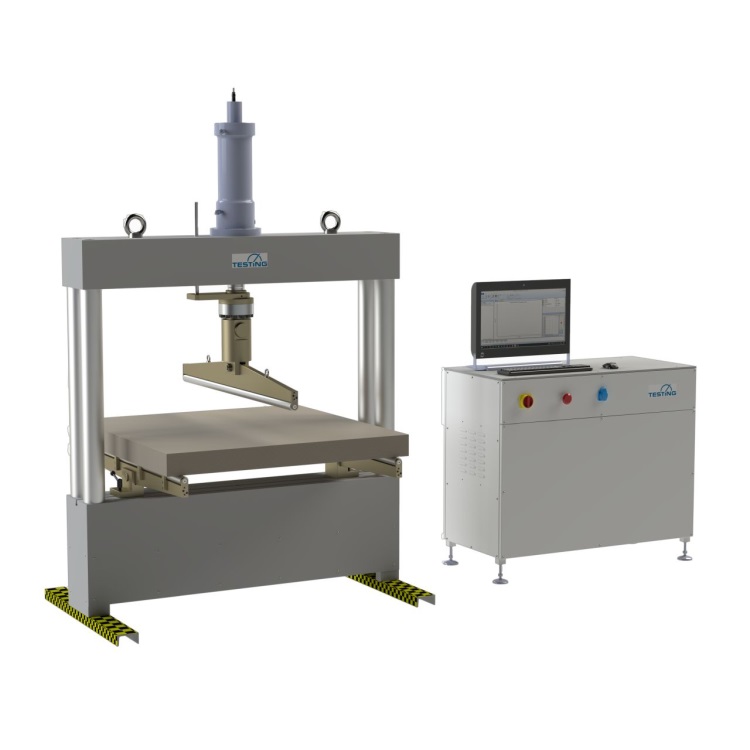

Biegeprüfmaschine 100 kN für Festbeton, Betonbalken, Platten und Bordsteine

Artikelnummer: 22.1404.02-SV-i20

Die Biegeprüfmaschine eignet sich für Biegezugfestigkeitsprüfungen von verschiedensten Betonproben, wie Betonbalken, Bordsteine, Betonplatten, Ziegel usw. Der massive Stahlrahmen ist extrem verwindungssteif. Die Säulen sind spielfrei verspannt. Ein Wegmesssystem kann Optional im Zylinder verbaut werden, wodurch weg- und verformungsgeregelte Prüfungen möglich sind.

Normen: DIN EN 12390-5, 1339, 1340, ASTM C78, C293, C469, C496, C1019, C109/C109M

Weitere Lastbereiche:
100 kN, 150 kN, 200 kN





Technische Daten
Rahmentyp: 4-Säulen
Kraftanzeigebereich: 0 - 100 kN
Kraftmessbereich: 1 - 100 kN, Klasse 1
Hub: 220 mm
Abstand zwischen den Säulen: Vorn 900 mm / Seitlich 800 mm
Biegerollenlänge: 620 mm
Biegerollendurchmesser: Ø 40 mm
Biegerollenabstand unten: 80 - 840 mm
Sicherheit
Die Prüfmaschine ist großflächig mit einem schlagfesten, transparenten Prüfraumschutz aus Polycarbonat ausgestattet.
Steuerelektronik
Doli EDC ermöglicht vollautomatische Versuchsdurchführungen mit vorgegebenen Belastungsgeschwindigkeiten. Kraftgeregelte Prüfung (weg- und dehnungsgeregelte Prüfungen optional erhältlich), Auslesen der Messdaten, Automatische Brucherkennung.
Abmessungen
Prüfrahmen: (B x T x H) = 1110 x 680 x 2000 mm
Gewicht: ca. 1000 kg
Steuerschrank: (B x T x H) = 1200 x 570 x 1050 mm
Gewicht: ca. 280 kg
3 ~ 400 V / 50 Hz / 1,1 kW
